수분 측정기
[사용법]
1.

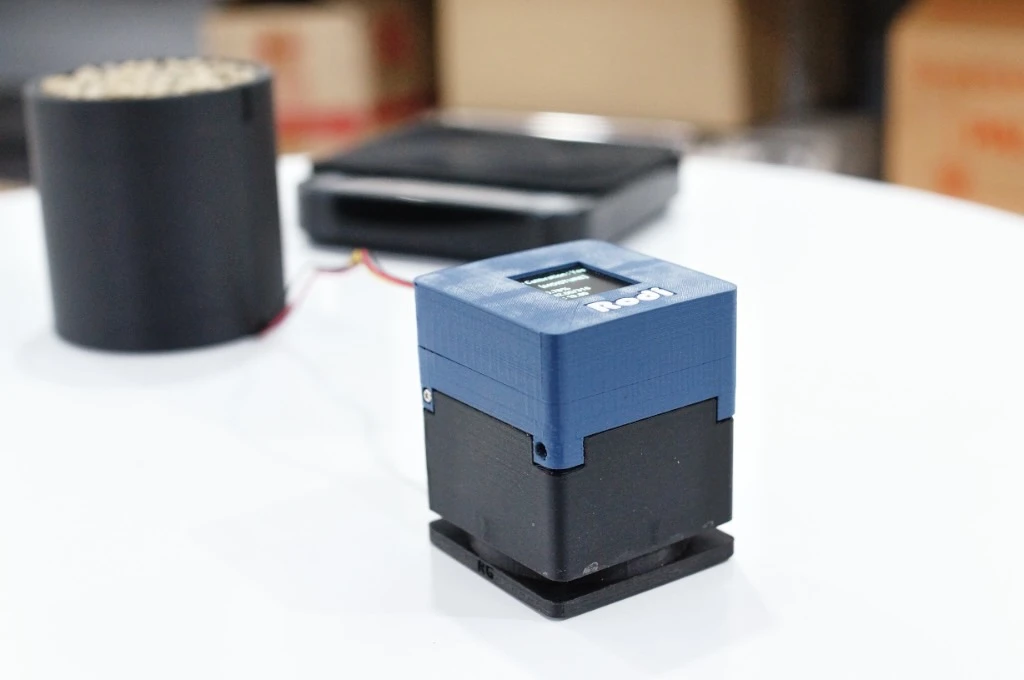

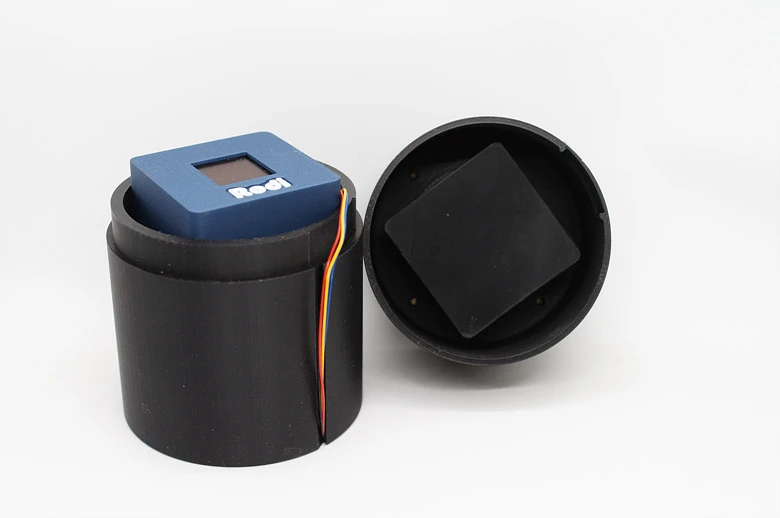

로디 확장슬롯에, 비어있는 수분측정 확장킷 연결합니다. 케이블 커넥터에 금속이 보이는 부분을 위로 보이게 뒤집어서 연결하세요.
2.

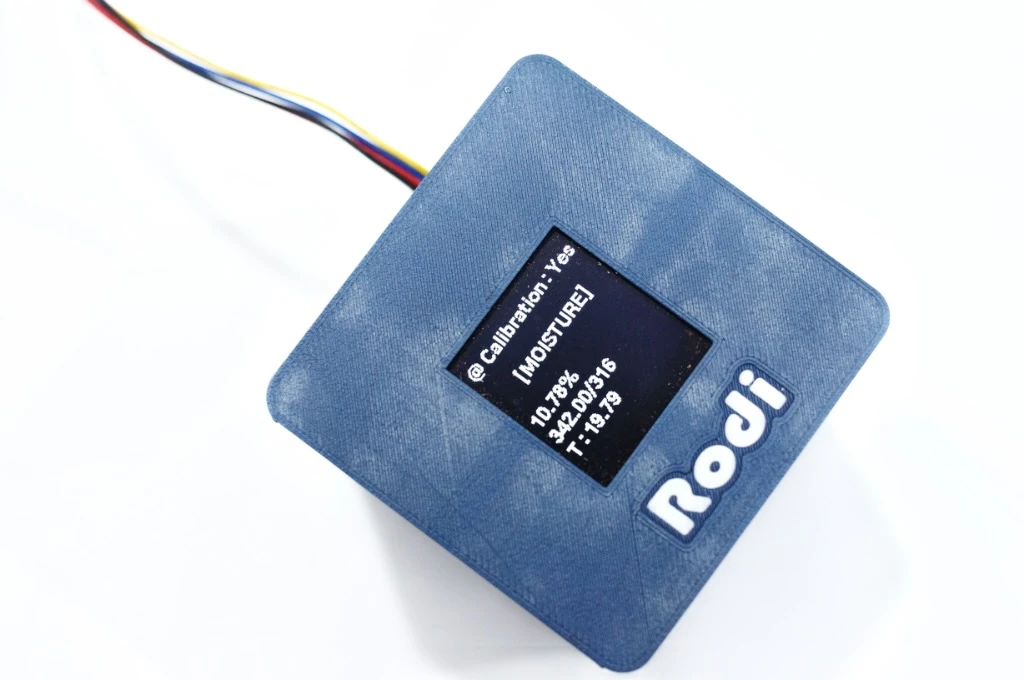

로디는 캘리브레이션(영점조정) 후 자동으로 수분측정 대기모드로 진입
3.

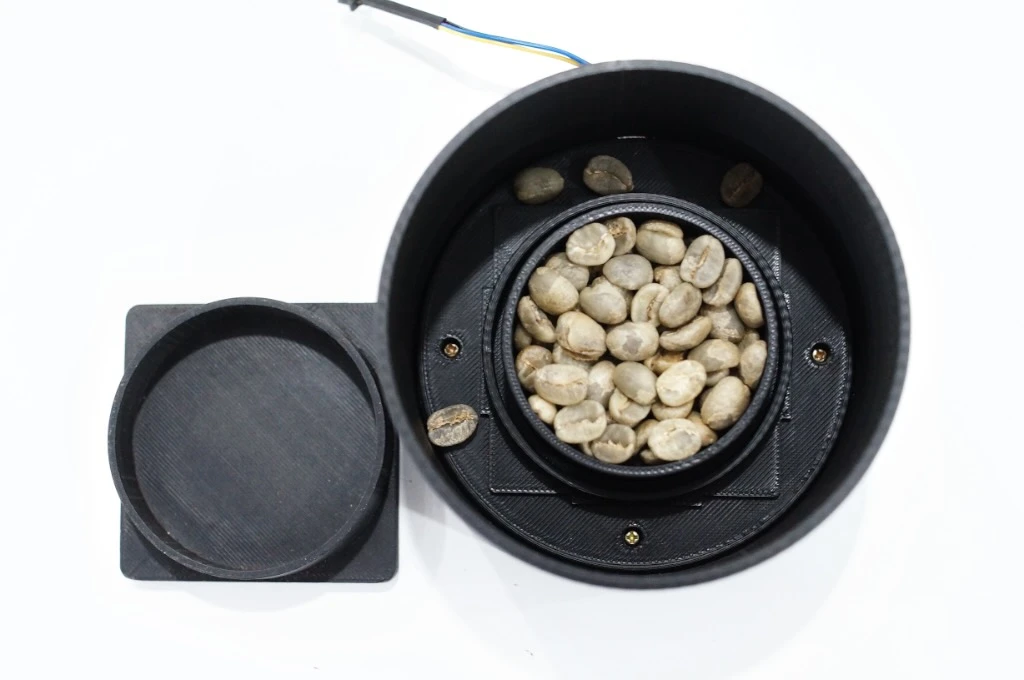

생두/원두 넣으면 연속측정함. 측정킷의 상단에 맞춰서 생두를 눌러 담는것을 추천함.
4.
로디가 꺼지기 전까지는 한번 잡은 영점은 유지합니다. 따라서 측정 중 수분킷 케이블이 로디에서 빠져도 다시 연결하면 측정 됩니다.
[주의]
정전기/전기 등에 민감한 센서 특성상,
•
수분킷에서 분리해서 충전하며 측정하지 마세요. 수치에 오차가 발생합니다. 로디 수분킷이 장착 후 사용하세요.
•
측정시 측정킷을 손으로 만지거나 사용자가 가까이 있으면, 측정 수치가 높아질 수 있습니다. 반복측정하므로, 일정한 수치를 확인하세요.
[참고]
로디는 여러 이유로,
상용모델에서 사용하는것으로 알고있는, 정전용량식 고주파 센서를 사용하지 못합니다.
로디는 정전용량식 토양수분센서를 활용해서,
센서의 전기적 신호를 상용 제품과 유사한 값으로 해석하는 방식으로 수분율을 제공합니다.
[측정방법]

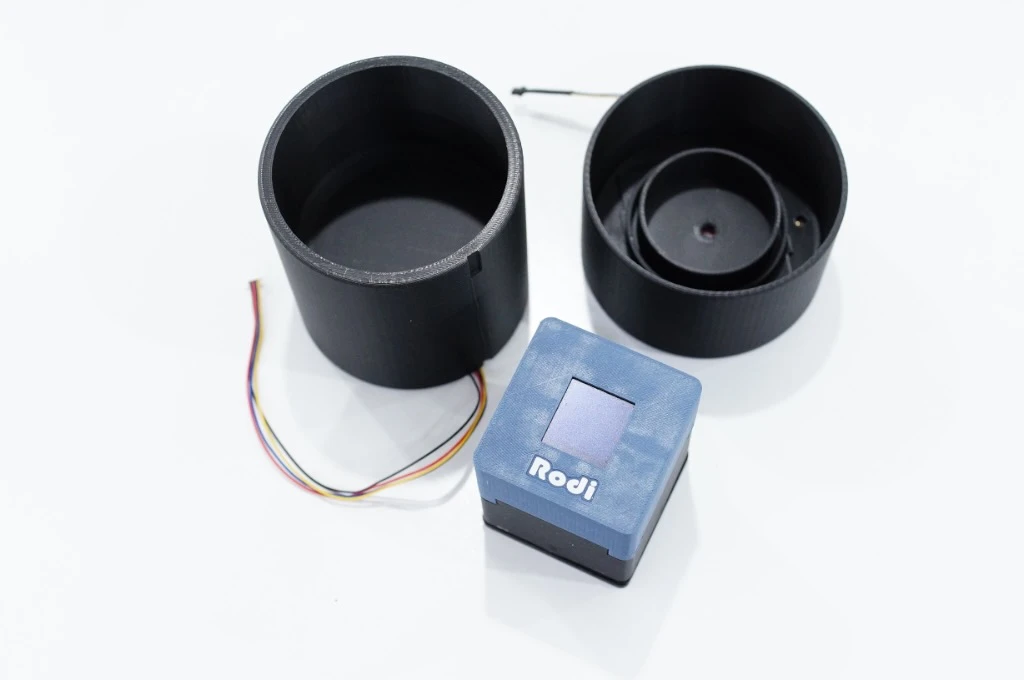

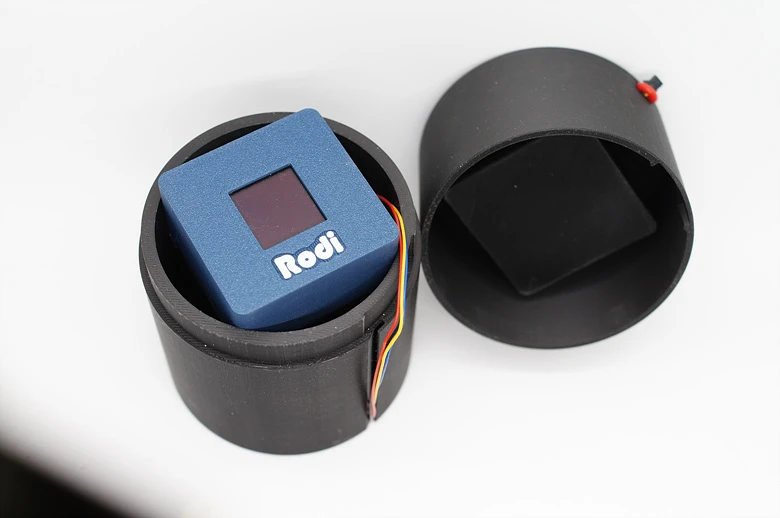

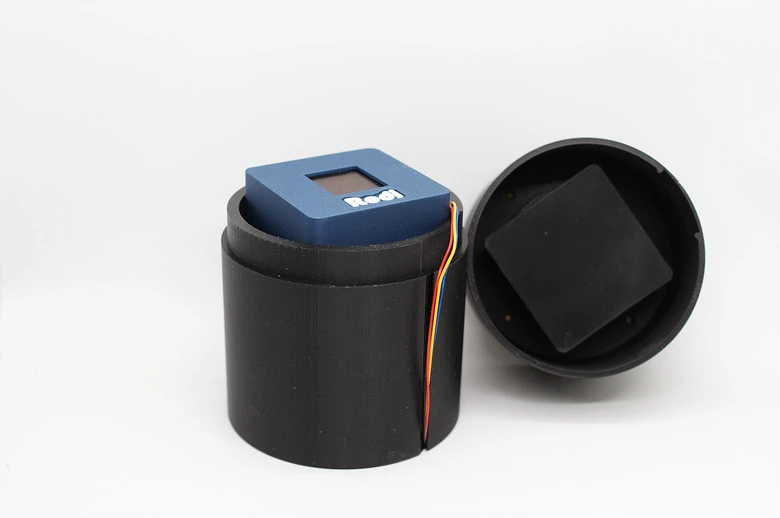

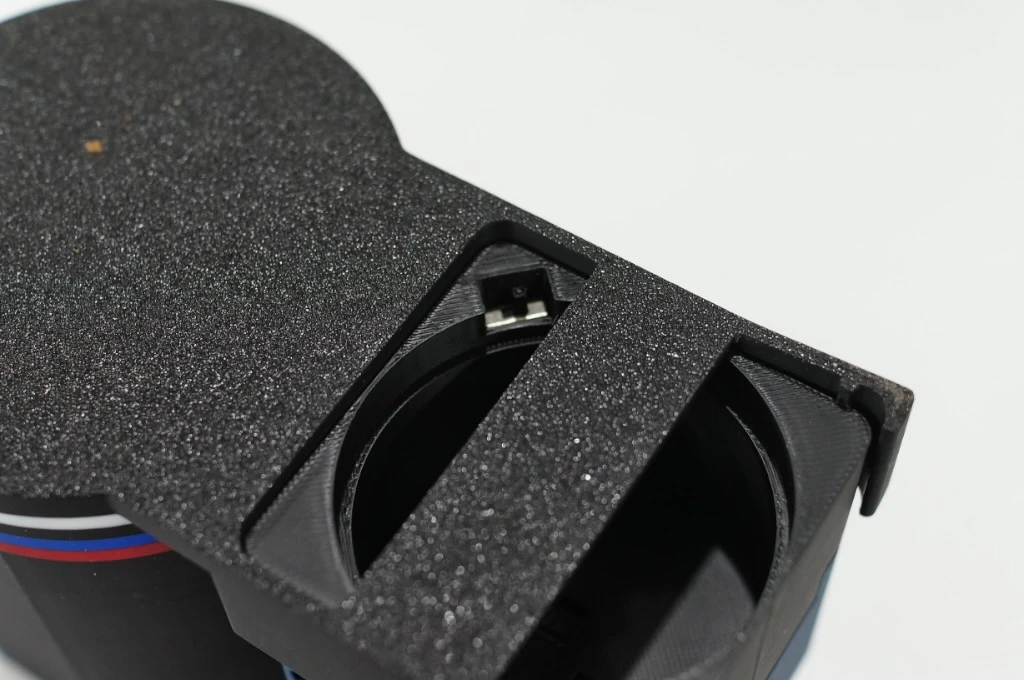

1- 로디와 수분킷을 연결하고 선을 안으로 최대한 밀어넣으면서 로디를 장착합니다.

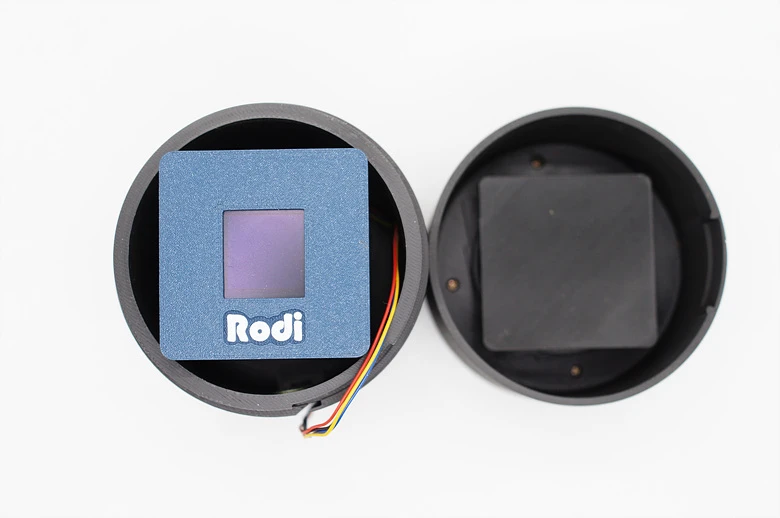

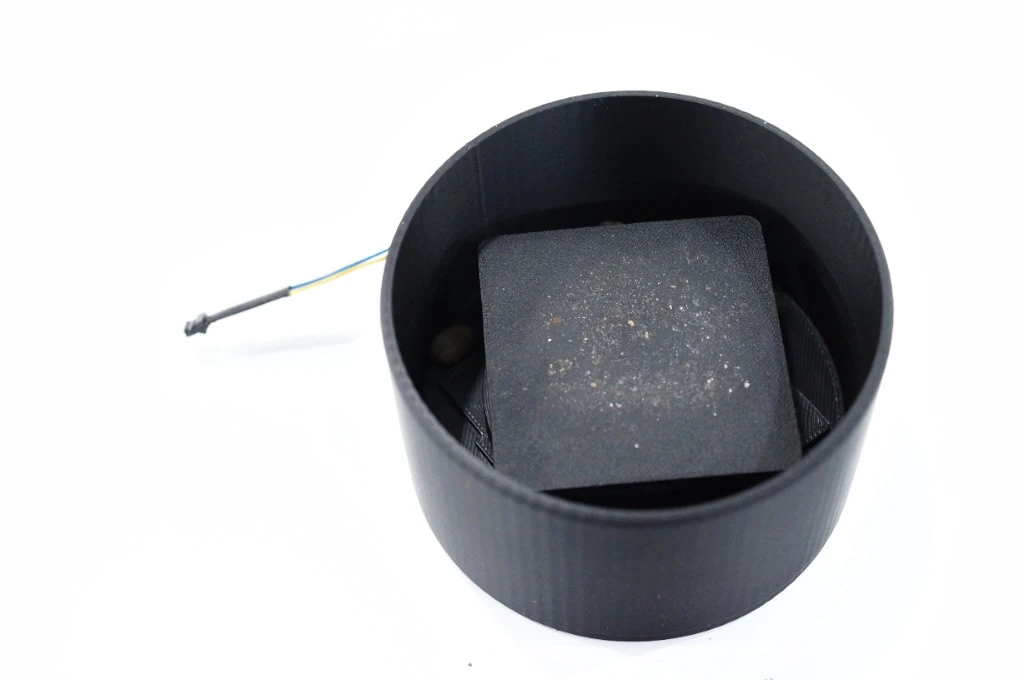

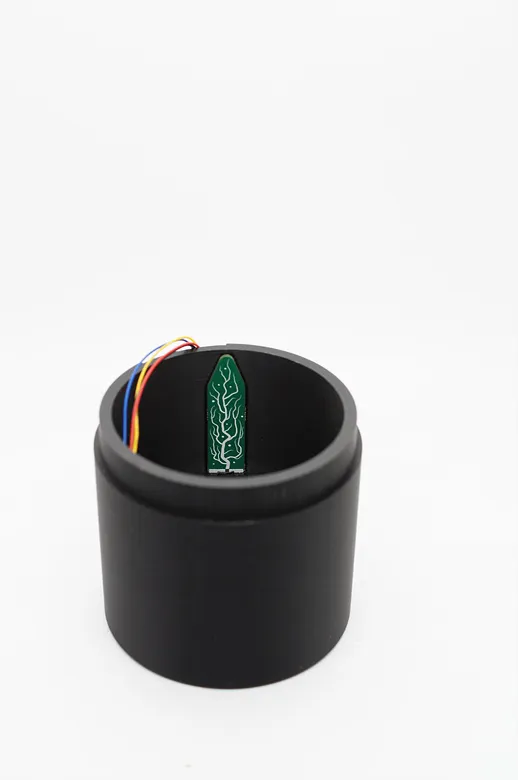

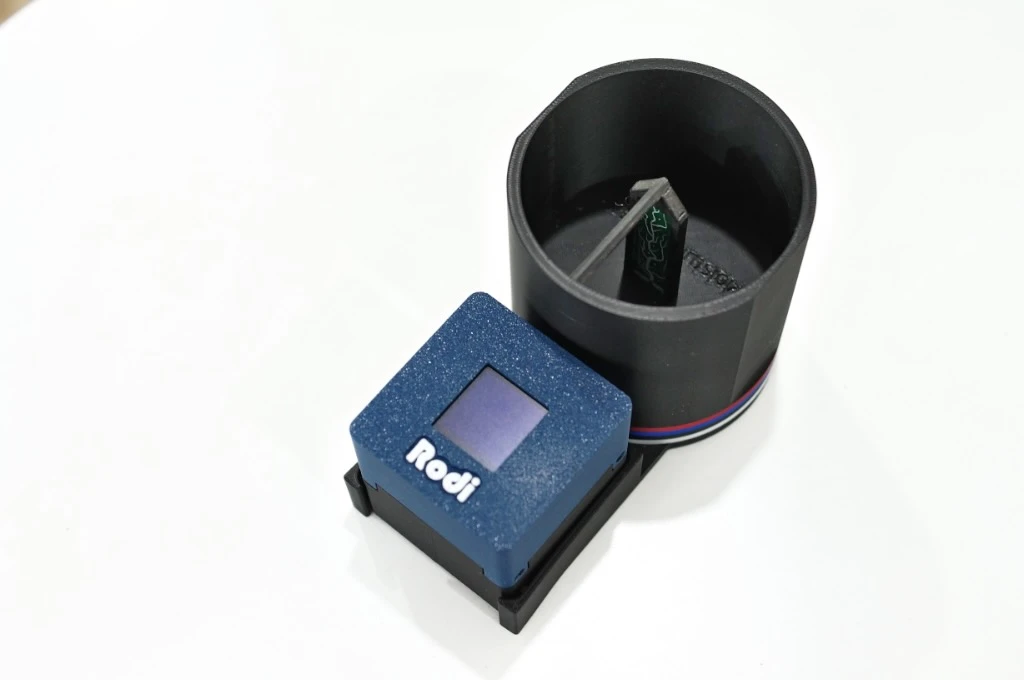

2- 센서 커버를 제거 한 후 (센서의 초록색 면이 보여야 합니다) 뒤집어서 전원을 켭니다.

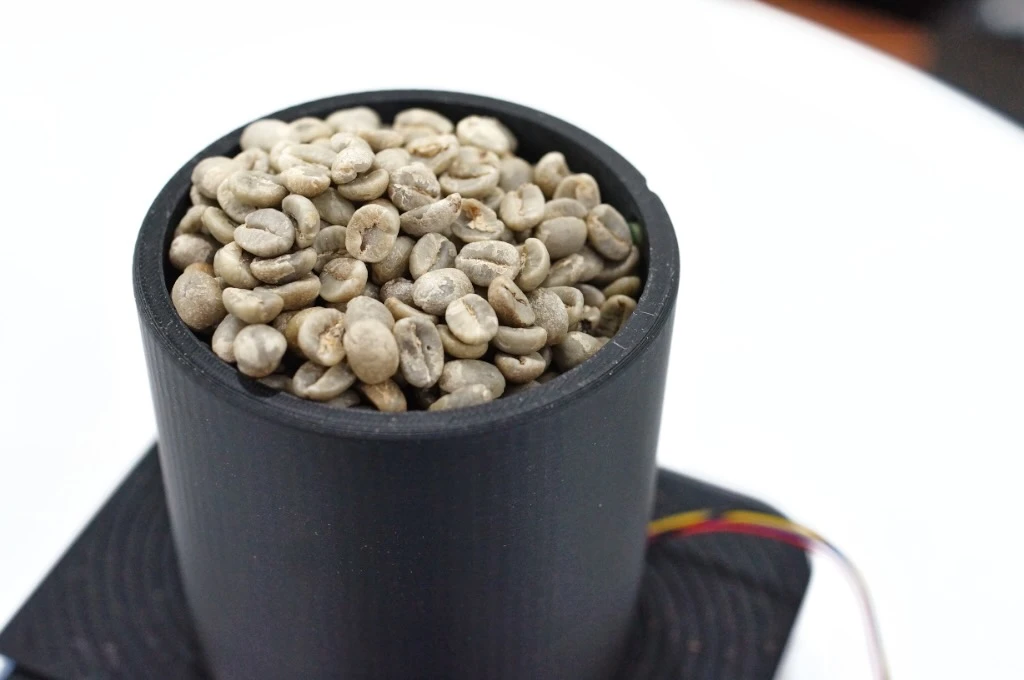

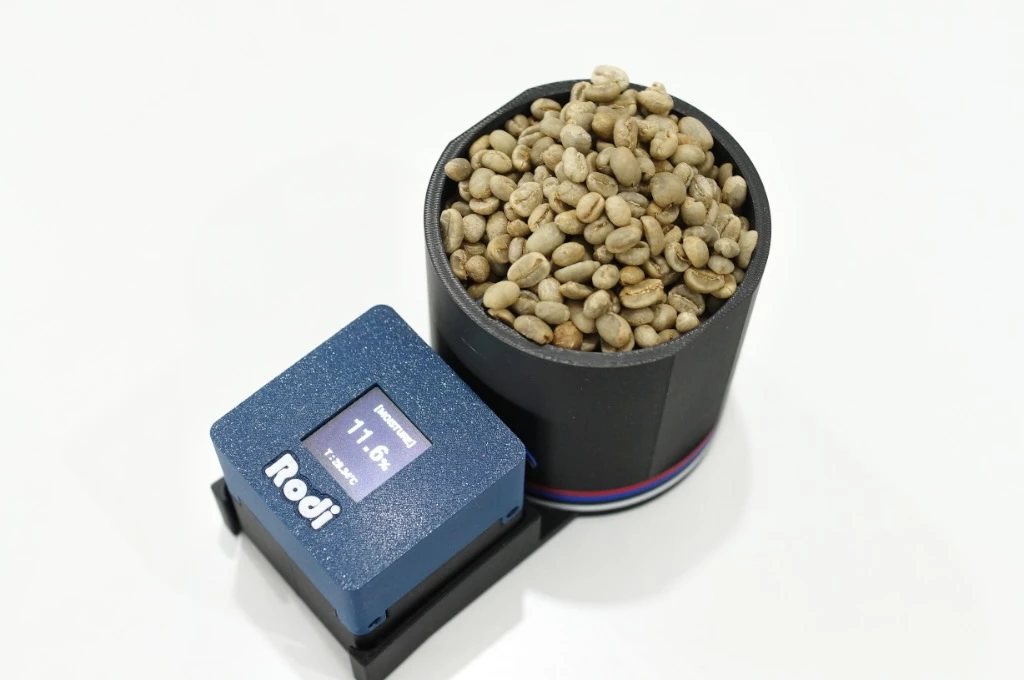

3-생두를 담고 레벨링을 합니다.

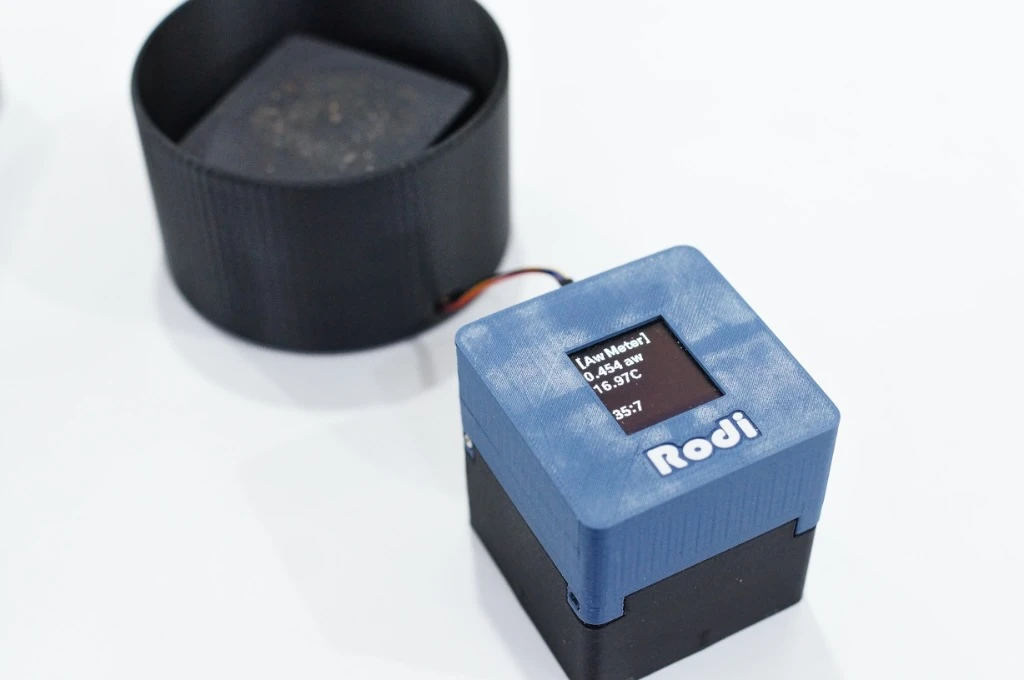

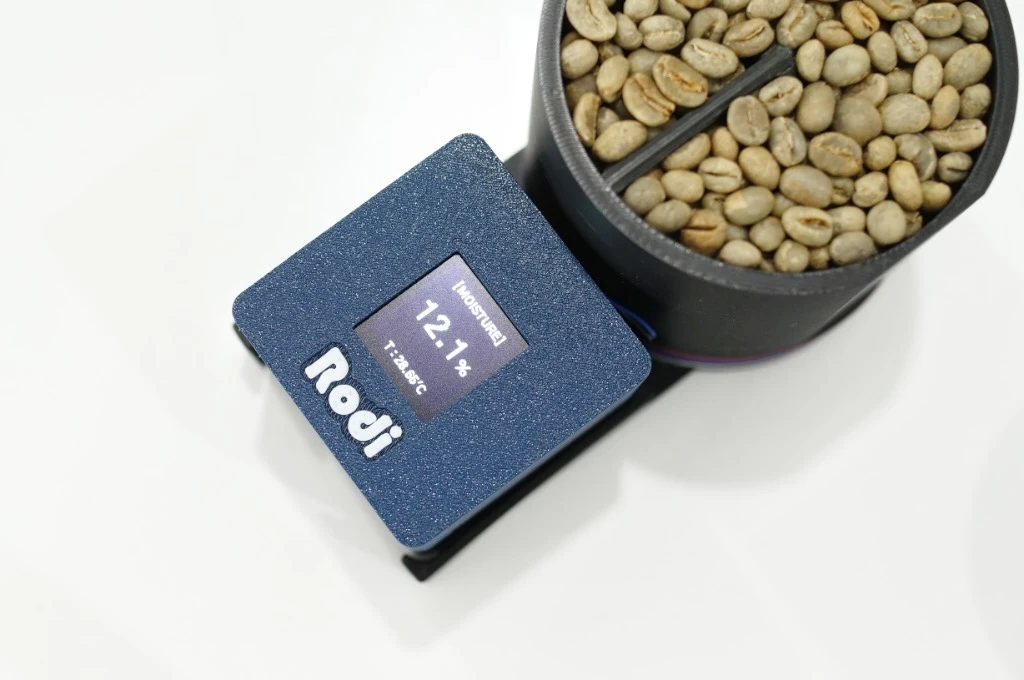

4- 잠시 기다려 주시면 수치가 화면에 뜹니다.
생두의 무게를 참고해서 페이지 하단의 내용을 참고해서 벌크밀도를 계산하세요

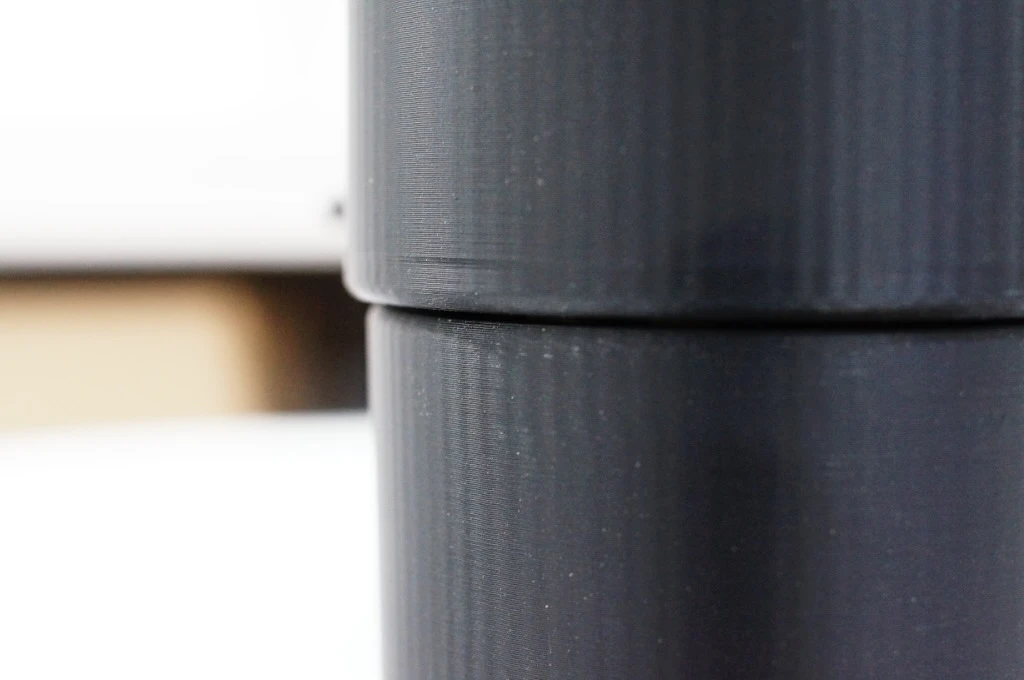

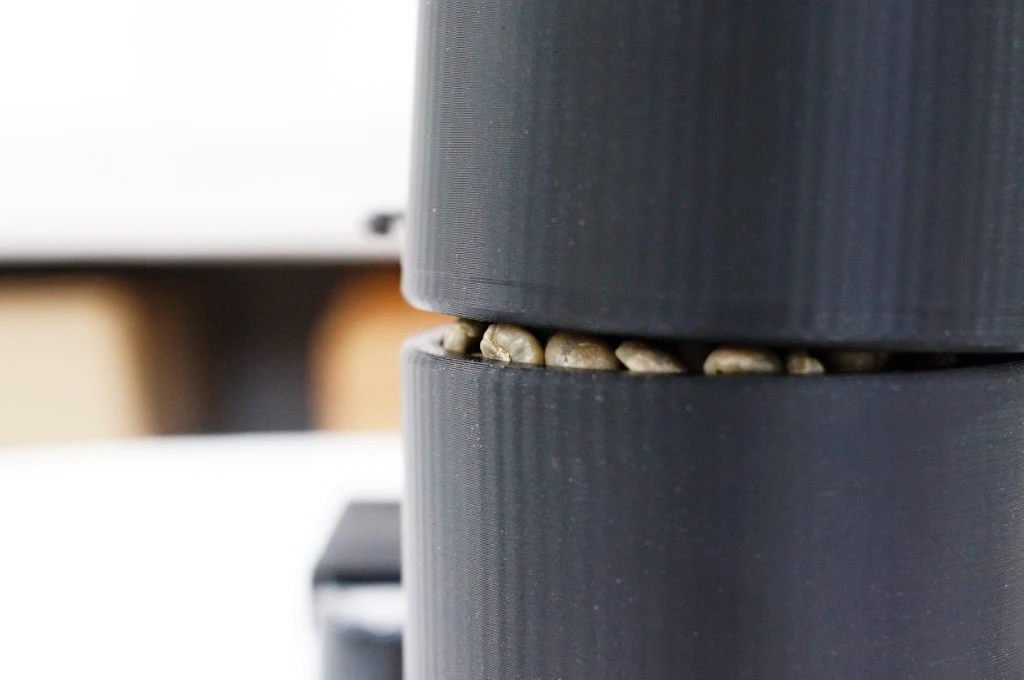

비어있거나 넘치게 담으시면 안됩니다.

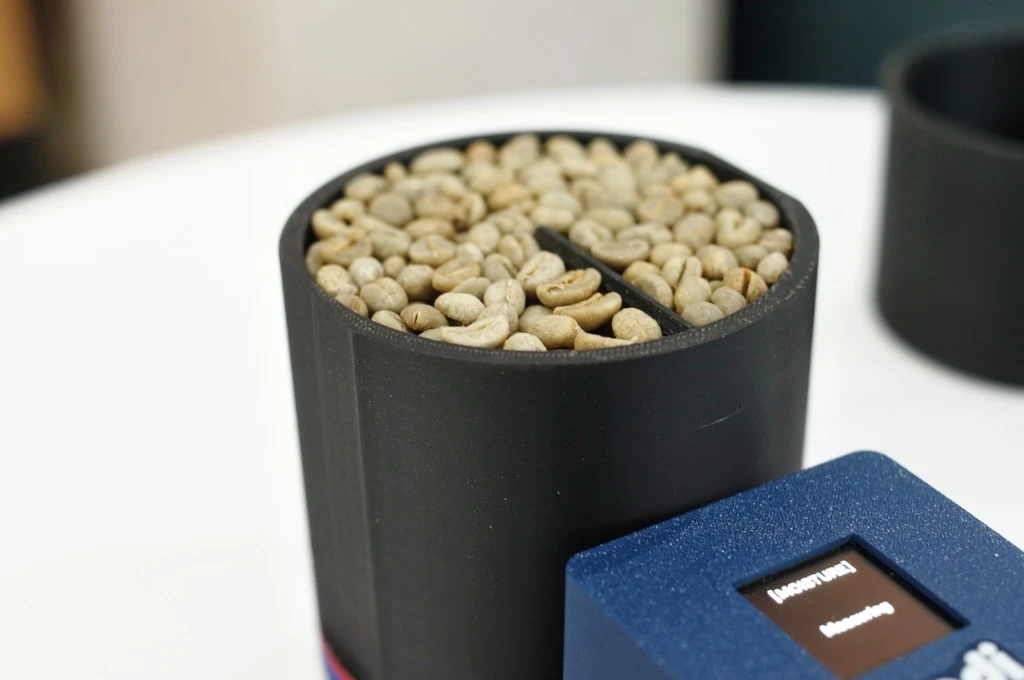

빈틈이 안보이게 눌러서 담아주세요
5- 로디는 연속으로 수분을 측정합니다.
※ 밀도계산
수분측정기는 수학적으로 250ml 용량임.
따라서 생두 무게 측정 후 x 4 = 생두 밀도임(수학적 계산방식)
따라서 생두 무게 측정 후 x 4 = 생두 밀도임(수학적 계산방식)
[사용법]

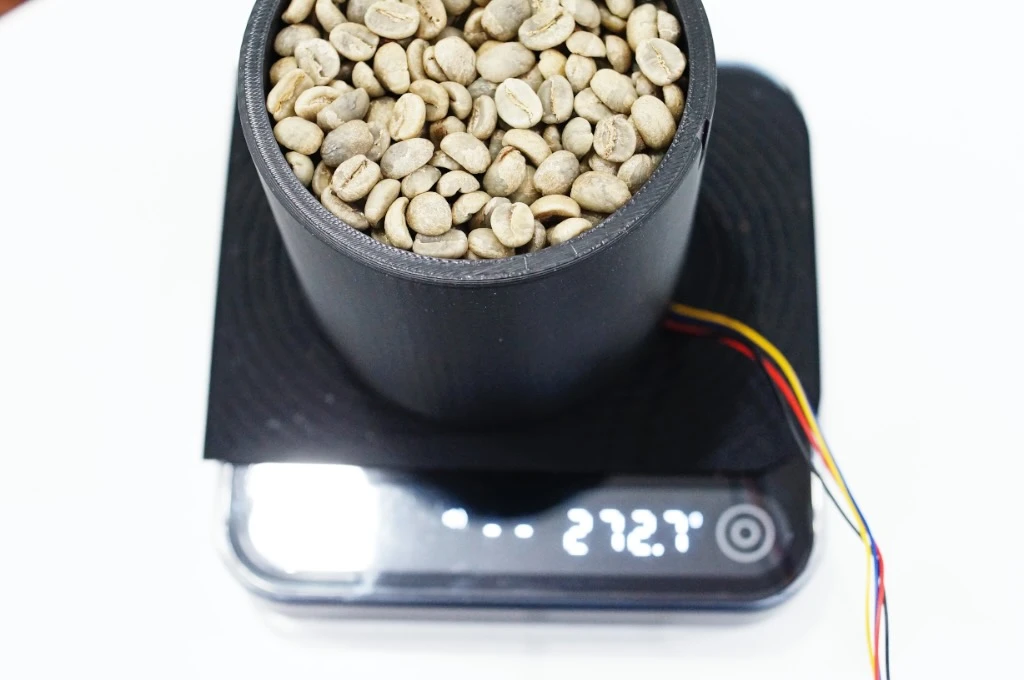

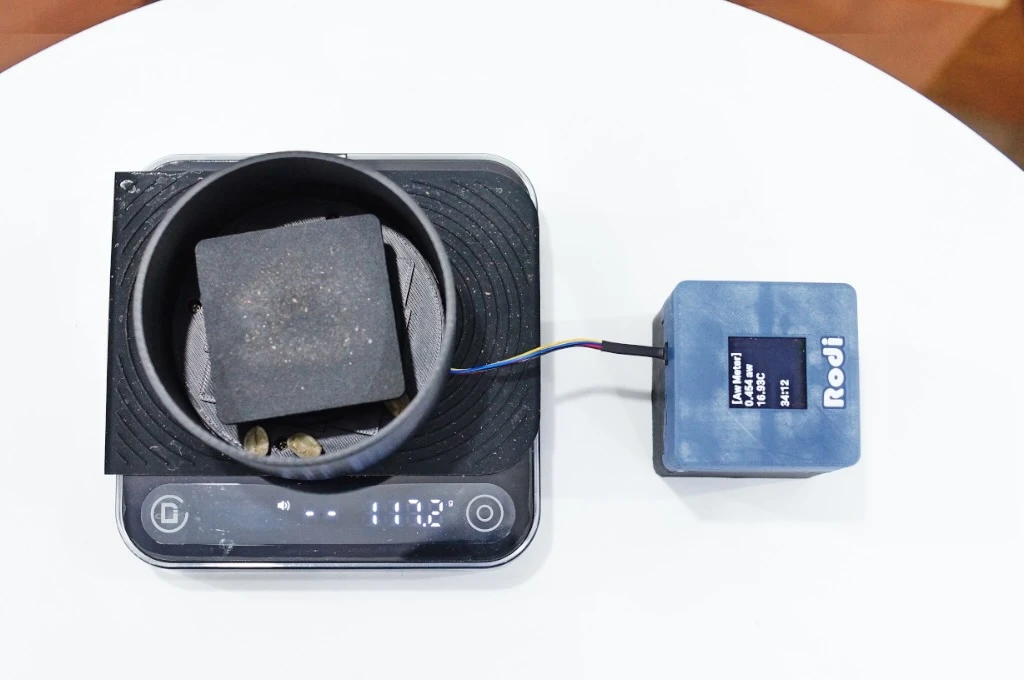

로디에서 수분측정킷을 분리후, 저울위에 올려 영점 잡은 후, 생두 넣어 무게 측정
"측정한 무게 x 4 = 수학적 밀도값"으로,
쉽게 계산되도록 수분킷을 제작했습니다.
[참고]
비교해본 상용 측정 장비들은,
형태가 일정하지 않은 생두로 인한 빈 공간까지 고려한,
회사마다의 보정값을 적용하고 있는 것으로 판단됩니다.
그 비교결과를 공유합니다.
아래 장비 사용자분들과 소통시 참고하세요.
로디로 측정한 무게 x 4.1 = Ohxxx, Wixx 밀도수치
로디로 측정한 무게 x 4.6 = Lightxxxxx 밀도수치 (자체 보정값: 4.3)
로디로 측정한 무게 x 4.7 = Sixxxxx 밀도수치 (자체 보정값: 4.27)
(기기마다 혹은 사람마다 오차가 존재하기에, 0.1정도 +/- 보정값을 조정하시면 됩니다)
